DESCONTINUIDADES NA SOLDAGEM
Rogério de Luca
rogério_luca@live.com
24/05/2014

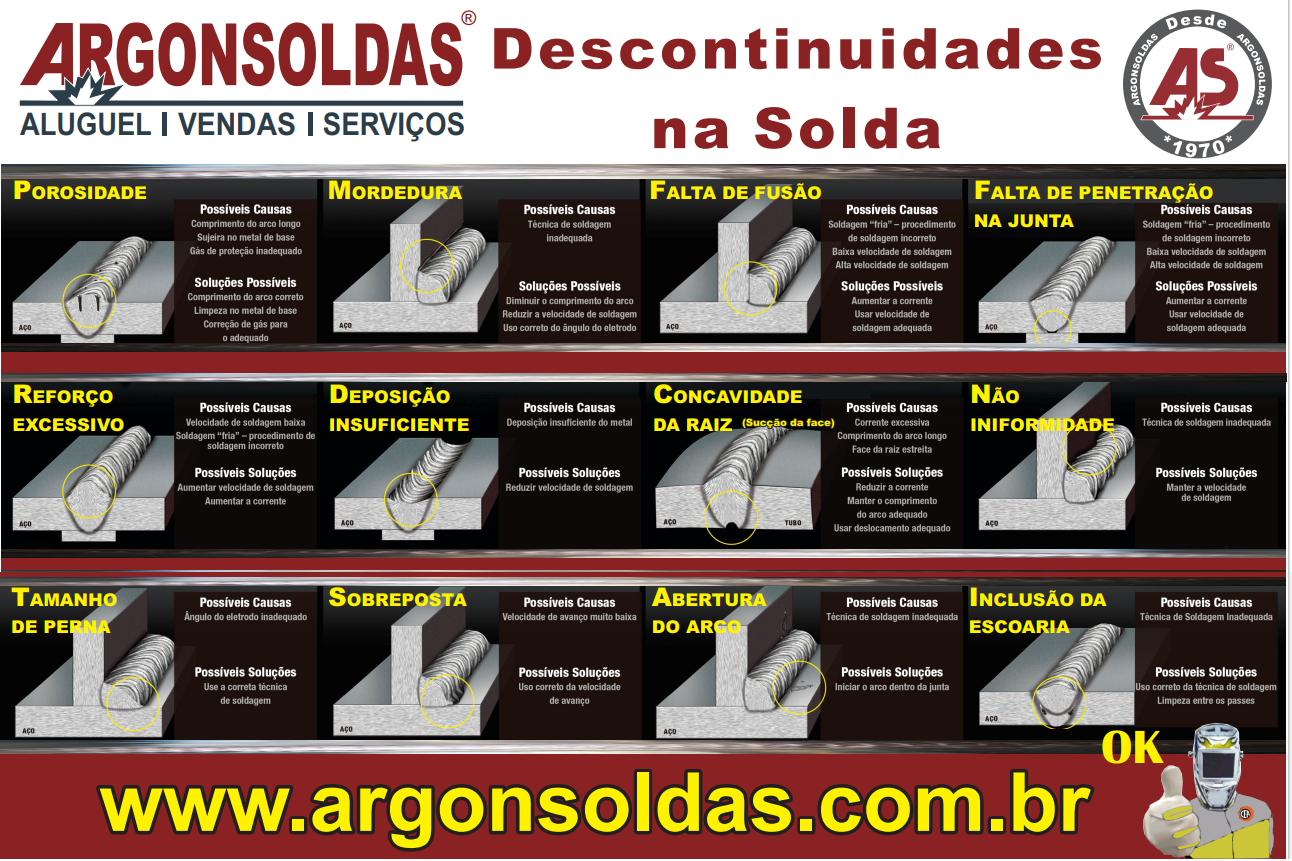

imagem cedida pela empresa ARGONSOLDAS
Antes de abordamos sobre descontinuidades, é conveniente que seja definida as três
palavras seguintes:
- Indicação: evidencia que requer interpretação para determinar o seu
significado - Descontinuidade significa a interrupção da estrutura típica de uma
peça, no que se refere à homogeneidade de características físicas,
mecânicas ou metalúrgicas. - Defeito significa uma descontinuidade que, por sua natureza, tipo,
dimensões, localização ou efeito acumulado, torna a peça imprópria
para uso por não satisfazer os requisitos mínimos de aceitação da
norma ou especificação aplicável.
Das definições podemos concluir que:
a) As soldas não são totalmente isentas de descontinuidades, podendo apresentar-se
em diferentes condições:
b) Um defeito é sempre rejeitável;
c) Uma descontinuidade só pode ser chamada de defeito quando a mesma exceder o
padrão de aceitação das normas especificações.
- Descontinuidades – Introdução:
Designa-se como descontinuidade a qualquer interrupção da estrutura típica (ou esperada)
de uma junta solda. Neste sentido, pode-se considerar, como descontinuidade, a falta de
homogeneidade de características físicas, mecânicas ou metalúrgicas do material ou da
solda. A existência de descontinuidades em uma junta não significa necessariamente que a
mesma seja defeituosa. Esta condição depende da aplicação a que se destina o
componente e é, em geral, caracterizada pela comparação das descontinuidades
observadas ou propriedades medidas com níveis estabelecidos em um código, projeto ou
contrato pertinente. Assim, considera-se uma junta soldada contém defeitos quando esta
apresenta descontinuidades ou propriedades (neste caso, defeitos) que não atendam ao
exigido, por exemplo, por um dado código. Juntas defeituosas precisam, em geral, ser
reparadas ou, mesmo, substituídas. Existem quatro tipos gerais de descontinuidades: (a)
descontinuidades dimensionais, (b) descontinuidades estruturais, (c) descontinuidades
relacionadas com propriedades indesejáveis da região da solda e (d) descontinuidades
relacionadas com as propriedades do metal de base. - Descontinuidades Dimensionais
Para a fabricação de uma estrutura soldada, é necessário que tanto a estrutura como as
suas soldas tenham dimensões e formas similares (dentro das tolerâncias exigidas) às
indicadas em desenhos, projetos ou contratos. Uma junta que não atenda a esta exigênciapode ser considerada defeituosa, sendo necessário a sua correção antes da aceitação final
da estrutura. As principais descontinuidades estruturais são:
2.1. Distorção:
É a mudança de forma da peça soldada devido às deformações térmicas do
material durante a soldagem. Problemas de distorção são controlados ou corrigidos
por medidas como: (1) projeto cuidadoso da peça ou estrutura, (2) planejamento da
seqüência da deposição das soldas, (3) projeto adequado do chanfro, (4) adoção
de técnicas especiais para a deposição da solda, (5) desempeno, com ou sem a
aplicação de calor, da junta soldada e (6) remoção e correção de soldas
problemáticas. A forma usada de correção depende do código ou especificação
considerados, de acordo entre o fabricante e cliente ou, mesmo, dos equipamentos
disponíveis.
2.2. Preparação Incorreta da Junta:
Inclui a falha em produzir um chanfro com as dimensões ou forma especificadas, por
exemplo, em um desenho e adequadas para a espessura do material e para processo de
soldagem a ser usado. Uma falha deste tipo pode aumentar a tendência para a formação de
descontinuidades estruturais (item 2) na solda, necessitando, de correção antes da
soldagem.
2.3. Dimensão Incorreta da Solda:
As dimensões (figura 1) de uma solda são especificadas para atender algum requisito como
um nível de resistência mecânica adequado. Soldas com dimensões fora do especificado
podem ser consideradas como defeituosas uma vez que deixam de atender a estes
requisitos ou, no caso de soldas, cujas dimensões ficam maiores que as especificadas,
levam ao desperdício de material ou aumentam a chance de distorção e outros problemas.
As dimensões de uma solda podem ser verificadas por meio de gabaritos.
2.4. Perfil Incorreto da Solda:
o perfil de uma solda é importante pois variações geométricas bruscas agem como
concentradores de tensão, facilitando o aparecimento de trincas. O perfil do cordão
pode também ser considerado como inadequado quando (i) facilitar o aprisionamento
escória entre passes de soldagem, (ii) levar ao acúmulo de resíduos e, assim, prejudicar
a resistência à corrosão da estrutura ou (iii) fazer com que a solda tenha, em alguns
locais, dimensões incorretas. Esta forma de descontinuidade está, em geral, associada
com problemas operacionais (manipulação incorreta do eletrodo, parâmetros incorretos
de soldagem, instabilidade do processo, etc.). A figura 2 ilustra exemplos de perfis
inadequados de soldas.
2.5. Formato Incorreto da Junta:
O posicionamento ou o dimensionamento inadequado das peças pode levar a problemas
como o desalinhamento em juntas de topo (figura 3). Problemas de distorção podem
também ser um importante fator para a obtenção de juntas soldas com um formato incorreto
- Descontinuidades Estruturais em Soldas por Fusão
3.1 Porosidade:
Porosidade é formada pela evolução de gases, na parte posterior da poça de fusão, durante
a solidificação da solda. Os poros têm usualmente um formato esférico, embora poros
alongados (porosidade vermiforme) possam ser formados, em geral, associados com o
hidrogênio.
As principais causas operacionais da formação de porosidade estão relacionadas com
contaminações de sujeira, oxidação e umidade na superfície do metal de base, de
consumíveis de soldagem ou no equipamento de soldagem (como no sistema de
refrigeração e em roletes tracionadores de arames) ou por perturbações na proteção
(turbulência no gás proteção devido a uma vazão muito elevada ou a problemas no
equipamento ou por efeito de correntes de ar). Parâmetros inadequados de soldagem como
corrente excessiva e um arco muito longo podem, também, causar a formação de
porosidade, particularmente, na soldagem SMAW. Neste processo, estas condições
favorecem a degradação do revestimento ou o consumo excessivo de desoxidantes,
propiciando a evolução de CO na poça de fusão e a formação de porosidade. Quanto à sua
distribuição na solda, a porosidade pode ser dividida em: (a) uniformemente distribuída, (b)
agrupada (associada, em geral, com pontos de abertura ou de interrupção do arco) e (c)
alinhada (que ocorre, em geral, no passe de raiz), figura 4.
3.2. Inclusões de Escória:
Este termo é usado para descrever partículas de óxido e outros sólidos não-metálicos
aprisionados entre passes de solda ou entre a solda e o metal de base (figura 5). Em vários
processos de soldagem, uma escória é formada por materiais pouco solúveis no metal
fundido e que tendem a sobrenadar na superfície da poça de fusão devido à sua menor
densidade. Uma manipulação inadequada do eletrodo durante a soldagem pode fazer com
que parte da escória escoe a frente da poça de fusão aprisionando-a sob o cordão.
Adicionalmente, na soldagem com vários passes, parte da escória depositada com um
passe pode ser inadequadamente removida e não ser refundida pelo passe seguinte ficando
aprisionada sob este passe. Diversos fatores podem dificultar a remoção da escória,
incluindo, a formação de um cordão irregular ou o uso de um chanfro muito fechado. Este
tipo de descontinuidade aparece, em geral, com uma forma alongada em radiografias.
Inclusões de escória podem agir como concentradores de tensão favorecendo a iniciação de
trincas.
3.3. Inclusão de Tungstênio:
Este tipo de inclusão pode ocorrer na soldagem GTA W caso o eletrodo toque a peça ou a
poça de fusão, ocorrendo a transferência de partículas de tungstênio para a solda.
3.4. Falta de Fusão:
Este termo refere-se à ausência de união por fusão entre passes adjacentes de solda ou
entre a solda e o metal de base (figura 6). A falta de fusão é causada por um aquecimento
inadequado do material sendo soldado como resultado de uma manipulação inadequada do
eletrodo, do uso de uma energia de soldagem muito baixa, da soldagem em chanfros muito
fechados ou, mesmo, da falta de limpeza da junta. Esta descontinuidade é um concentrador
de tensões severo, podendo facilitar a iniciação de trincas, além de reduzir a seção efetiva
da solda para resistir a esforços mecânicos
3.5. Falta de Penetração:
o termo refere-se à falha em se fundir e encher completamente a raiz da junta (figura 2
e 7). A falta de penetração é causada por diversos fatores, destacando-se a
manipulação incorreta do eletrodo, um projeto inadequado da junta (ângulo de chanfro
ou abertura da raiz pequenos) ou, alternativamente, a escolha de um eletrodo muito
grande para um dado chanfro (em ambos os casos, toma-se difícil, ou impossível,
direcionar o arco para a raiz da junta) e o uso de uma baixa energia de soldagem. Falta
de penetração causa uma redução da seção útil da solda além de ser um concentrador
de tensões. Deve-se ressaltar que, freqüentemente, juntas são especificadas para
terem penetração parcial Nesses casos, a falta de penetração, desde que mantida nos
limites especificados não é considerada como um defeito de soldagem.
3.6. Mordedura:
Este termo é usado para descrever reentrâncias agudas formadas pela ação da fonte de
calor do arco entre um passe de solda e o metal de base ou outro passe adjacente. Quando
formada na última camada do cordão, a mordedura causa uma redução da espessura da
junta e atuar como um concentrador de tensões (figura 2 e 8). Quando formada no interior
da solda, ela pode ocasionar a formação de uma falta de fusão ou de inclusão de escória.
Mordeduras são causadas por manipulação inadequada do eletrodo, comprimento
excessivo do arco e por corrente ou velocidade de soldagem elevadas. A tendência à
formação desta descontinuidade depende também do tipo de consumível (eletrodo, fluxo ou
gás de proteção) usado.
3.7. Trincas:
São consideradas, em geral, as descontinuidades mais graves em uma junta soldada por
serem fortes concentradores de tensão. Trincas resultam da atuação de tensões de tração
(tensões transientes, residuais ou externas) sobre um material incapaz de resistir a elas, em
geral, devido a algum problema de fragilização. Elas podem se formar durante, logo após a
soldagem, em outras operações de fabricação subseqüentes à soldagem ou durante o uso
do equipamento ou estrutura soldada. A figura 9 mostra uma trinca formada na solidificação
do cordão de solda.
A figura 10 ilustra diversas descontinuidades estruturais observadas na seção transversal de
uma solda (a arco) em aço.
- Propriedades Inadequadas
Soldas depositadas em uma peça ou estrutura devem possuir propriedades (mecânicas,
químicas, etc.) adequadas para a aplicação pretendida. Estas propriedades são, em geral,
especificadas em normas, especificações, projeto ou em contrato e verificadas em testes de
qualificação ou em amostras retiradas de um lote da produção. Propriedades mecânicas
freqüentemente avaliadas incluem o limite de resistência à tração, limite de escoamento,
ductilidade e tenacidade do metal de base e da junta soldada. Propriedades ou
características químicas de interesse podem incluir a composição química e a resistência a
diferentes tipos de corrosão.
Segundo a Norma N-1738-97
- Abertura de arco
- Ângulo excessivo de reforço
- Cavidade alongada
a) na solda
b) na raiz da solda
- Concavidade
a) na solda
b) na raiz da solda - Concavidade excessiva
- Convexidade excessiva
- Deformação angular
- Deposição insuficiente
- Desalinhamento
- Embicamento
- Falta de penetração
- Fissura
- Inclusão metálica
- Inclusão de escória
a) Alinhada
b) isolada
c) Agrupada - Mircro-trinca
- Mordedura
- Mordedura na raiz
- Penetração excessiva
- Perfuração
- Poro
- Poro superficial
- Porosidade agrupada
- Porosidade alinhada
- Porosidade vermiforme
- Rachadura
- Rechupe de cratera
- Rechupe interdentritico – vazio alongado situado entre as dentritas da zona fundida
- Reforço excessivo
- Respingos
- Sobreposição
- Solda em ângulo assimétrica
- Trinca
- Trinca de cratera
- Trinca em estrela
- Trinca interlamelar
- Trinca irradiante – partem do mesmo ponto
a) na zona fundida
b) na zona afetada
c) no metal de base - Trinca longitudinal
a) na zona fundida
b na zona de ligação
c) na zona afetada termicamente
d) no metal de base - Trinca de margem
- Trinca na raiz
- Trinca ramificada
- Trinca sob cordão
- Trinca transversal
CAUSA DAS DESCONTINUIDADES SÃO
Segundo o site https://www.infosolda.com.br as causas para descontinuidades na soldagem
são:
imagem cedida pela empresa ARGONSOLDAS
- Descontinuidades em Outros Tipos de Solda
Diferentes processos de soldagem podem gerar descontinuidades diferentes das
usualmente consideradas para soldas por fusão. Em processos de soldagem de resistência
por ponto e costura, aspectos importantes para a qualidade da solda incluem:
- Aparência superficial (profundidade de penetração do eletrodo nas peças, fusão da
superfície, formato irregular da solda, deposição de material do eletrodo nas peças,
trincas e cavidades). - Dimensões da solda.
- Resistência e ductilidade da junta.
- Descontinuidades internas (trincas, porosidade, cavidades de contração, etc.).
- Separação das peças e expulsão de metal fundido.
- Variabilidade das características de um conjunto de soldas (por exemplo, como
resultado do desgaste dos eletrodos).
Em processos de soldagem de resistência de topo, por centelhamento e outros processos
no estado sólido, algumas descontinuidades comuns são: - Desalinhamento.
- Rebarba excessiva ou insuficiente.
- Falta de união na linha da solda.
- Trincas.
- Oxidação dos contornos de grão.
- Descarbonetação.
- Vazios.
- Inclusões.
- Mudança na linhas de fluxo do material
- Descontinuidades comuns em juntas brasadas incluem:
- Falta de enchimento da junta pelo metal de brasagem.
- Aprisionamento de fluxo.
- Erosão do metal base.
- Trincas.
- Aparência superficial inadequada.
- Variação dimensional
Como já discutido, dependendo da exigência da aplicação específicas, diferentes das
descontinuidades listadas, com diferentes graus de severidade podem ser, ou não,
aceitáveis.
Referencias do artigo:
